在半导体晶圆制造的“微米级战场”上，一片12英寸晶圆需经历数百道工艺，其中任何一道工序的温度偏差超过±1℃，都可能导致整片晶圆报废。而回温柜作为晶圆制造前端的“温度守门人”，其温度控制精度直接决定着光刻胶涂覆、薄膜沉积等关键工艺的成败。

光刻胶涂覆的“生死线”：0.5℃的临界点

光刻胶是晶圆制造的“画笔”，其粘度与温度呈指数级关联。当回温柜温度波动超过±0.5℃时，光刻胶的流变特性会发生显著变化：温度偏高会导致胶液粘度降低，涂覆时产生“流挂”现象，使晶圆边缘光刻胶厚度超标；温度偏低则会使胶液粘度增大，涂覆后出现“橘皮”缺陷，影响后续曝光精度。某半导体企业曾因回温柜温度波动导致光刻胶涂覆缺陷率上升15%，直接造成每月超百万元的损失。

薄膜沉积的“均匀性密码”：温度梯度控制

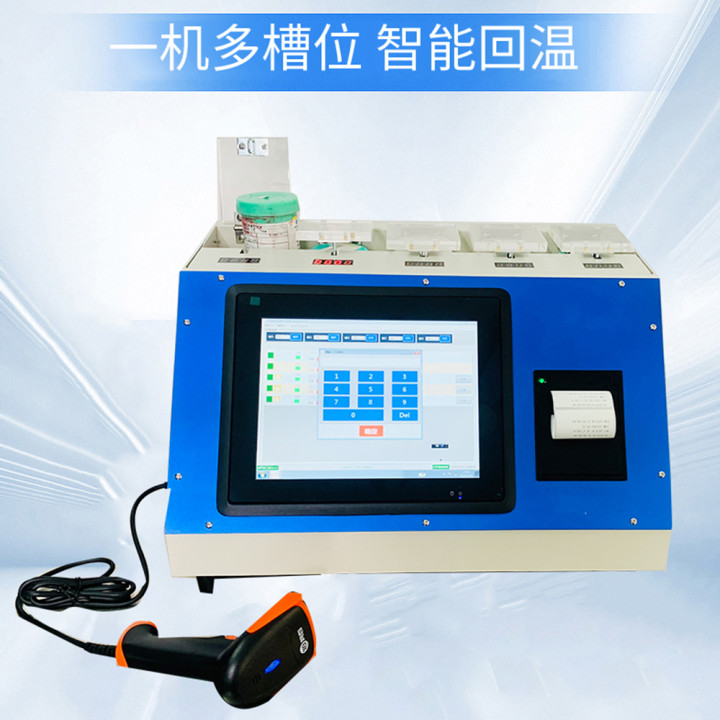

在化学气相沉积（CVD）工艺中，晶圆表面温度均匀性需控制在±1℃以内。若回温柜预热阶段温度梯度超过2℃，晶圆边缘与中心的沉积速率差异将超过5%，导致薄膜厚度不均，进而引发蚀刻后的线宽偏差。智能回温柜通过多区独立控温技术，可将晶圆表面温度差压缩至±0.3℃，使薄膜均匀性提升至99.7%，为7nm及以下制程的线宽控制提供基础保障。

晶圆翘曲的“隐形杀手”：热应力管理

晶圆在温度骤变时会产生热应力，导致翘曲变形。当回温柜升温速率超过5℃/分钟时，晶圆边缘与中心的热膨胀差异可能引发0.1mm以上的翘曲，使光刻机无法准确对焦。某先进封装企业通过采用具备梯度升温功能的智能回温柜，将晶圆翘曲率从0.3%降至0.05%，显著提升了光刻良率。

产业升级的“精度竞赛”：从±1℃到±0.1℃

随着3D NAND堆叠层数突破300层、EUV光刻进入高数值孔径时代，晶圆制造对温度控制精度的要求已从±1℃提升至±0.1℃。新一代智能回温柜通过激光干涉测温、机器学习预测控制等技术，实现了温度控制的“原子级”精度，为2nm及以下制程的量产铺平道路。
